Interne vs eksterne kretser: viktige forskjeller forklart

Circlips, også kjent som å beholde ringer eller snapringer, er viktige komponenter som brukes feller å sikre deler på en aksel eller inne i et hus. Til tross for sin lille størrelse, spiller de en kritisk rolle i å holde samlinger på plass, spesielt i mekaniske systemer med roterende eller glidende deler. Blant de vanligste typene er interne sirkler og Eksterne sirkler . Mens de tjener lignende formål - forhindrende sidevekt av komponenter - er deres design, funksjon og installasjon spesielt forskjellige.

I denne artikkelen skal vi utforske Sentrale forskjeller mellom interne og eksterne kretser , inkludert deres struktur, anvendelse, installasjonsmetoder og hvordan du velger riktig type for dine behov.

Hva er Circlips?

Circlips er semifleksible metallringer som passer inn i maskinerte spor i en boring (hull) eller på en skaft. De fungerer som mekaniske festemidler, holder komponenter fra å gli av eller skifte langs aksen. Circlips er vanligvis laget av fjærstål eller rustfritt stål, og tilbyr elastisitet og styrke som er nødvendig for gjentatt montering og demontering.

Circlips kommer i forskjellige design, men de to primære typene er:

Interne sirkler - passer inn i et spor i en boring eller hus

Eksterne sirkler - Passer inn i et spor på utsiden av en aksel

1. Design og struktur

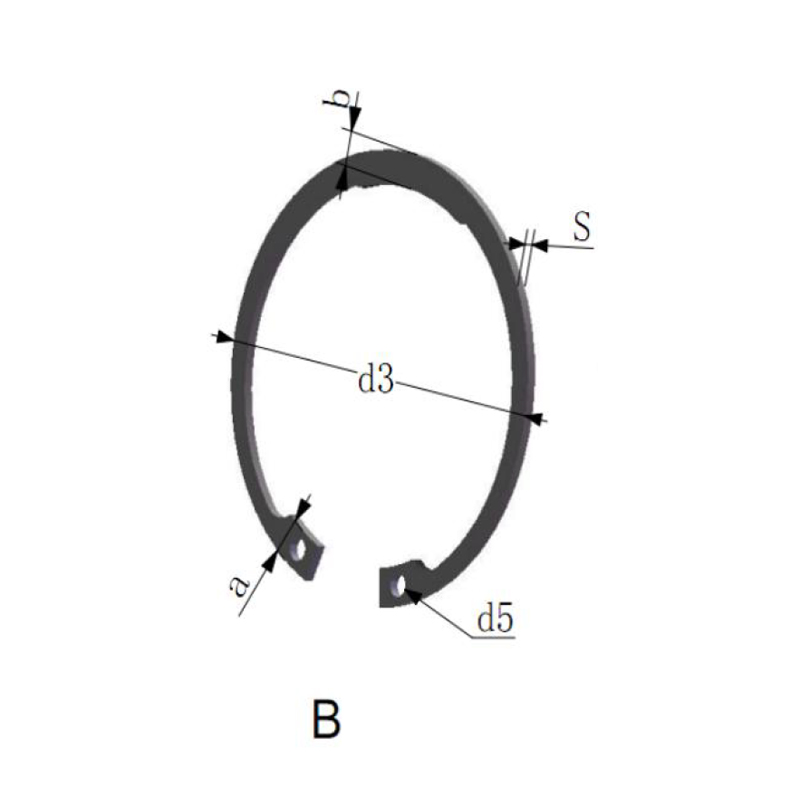

Interne sirkler

Formet til å passe inn i indre diameter av en sylindrisk boring eller bolig

Ender er vanligvis utstyrt med små hull eller lugs for sirklipstang

Komprimerer når du er installert, og påfør utover trykk for å holde seg på plass

Eksterne sirkler

Designet for å vikle rundt Ekstern diameter av en skaft

Funksjoner åpne ender som utvides under installasjonen

Kontrakt inn i akselsporet, og påfører innvendig trykk for å bli sittende

2. Installasjon og fjerning

Begge typer sirkler krever spesielle tang, kjent som Circlip tang eller snap ring tang, med tips som passer inn i hullene på endene av Circlip.

Installere interne sirkler:

Bruk interne sirklip tang med tips om åpent åpning

Sett inn tipsene i sirkelhullene, komprimerer ringen og sett den inn i den indre sporet av boringen

Slipp for å la Circlip knipse på plass

Installere eksterne sirkler:

Bruk Eksterne sirkler med tips om innvendig

Sett inn tipsene, utvid sirkelen og skyv den over skaftet inn i sporet

Slipp for å plassere ringen tett på plass

Fjerning er ganske enkelt motsatt av installasjonen, ved å bruke samme type tang.

3. søknader

Det primære skillet i applikasjoner avhenger av om komponenten må være behersket inne i et hull eller på en aksel.

Interne sirkler brukes til:

Forhindre at komponenter glir ut av Bores eller sylindriske hus

Hold lagre, ermer eller gjennomføringer inne i et hull

Vanlig i biloverføringer, hydrauliske sylindere og girhus

Eksterne sirkler brukes til:

Hold deler fra å gli av en roterende aksel eller aksel

Sikre tannhjul, remskiver eller lagre på plass

Ofte funnet i elektriske motorer, drivaksler og maskinverktøysamlinger

4. Fordeler og hensyn

Intern Circlip Pros:

Beskytter komponenter i forseglede miljøer

Redusert risiko for ekstern forurensning

Ryddig, flush finish med færre utstående deler

Eksterne Circlip Pros:

Lett å inspisere og erstatte

Sterkt radialt grep om roterende sjakter

Ofte enklere å installere i åpne systemer

5. Materiale og belegg

Begge typene er vanligvis laget av:

Karbonfjærstål - holdbar, med høy strekkfasthet

Rustfritt stål -Korrosjonsbestandig for marine- eller matkvalitetsmiljøer

Fosfat eller svart oksidbelegg - Reduser friksjon og motstå korrosjon

Sinkbelagte alternativer - For ekstra rustmotstand og visuell kontrast

Noen applikasjoner kan kreve varmebehandlede Circlips for høyere belastningsmotstand eller ikke-magnetiske legeringer i sensitive miljøer.

6. Standarder og størrelser

Circlips følger standardiserte dimensjoner i henhold til internasjonale standarder:

DIN 472 - Interne sirkler for kjeder

DIN 471 - Eksterne sirkler for sjakter

ANSI/ASME B18.27 - Nordamerikansk Snap Ring Standard

Velg alltid riktig størrelse basert på spordiameter og ringtykkelse. Feil størrelse kan føre til kretssvikt, noe som kan forårsake skader på maskiner eller sikkerhetsfarer.

7. Velge mellom interne og eksterne kretser

Når du velger en Circlip, kan du spørre følgende:

Er komponenten lokalisert inne i et hus or på en skaft ?

Hva er Forventet aksial belastningsretning ?

Hvor mye Monteringsplass er tilgjengelig?

Hva er miljøforhold (Fuktighet, temperatur, kjemikalier)?

Er regelmessig vedlikehold eller demontering som kreves?

For prosjekter som involverer både interne og eksterne tilkoblinger, er det vanlig å bruke Begge typer sirkler Sammen serverer hver en spesifikk retensjonsfunksjon.

Konklusjon

Selv om det er lignende i konseptet, interne og eksterne kretser Server distinkte formål og er skreddersydd til forskjellige deler av mekaniske samlinger. Å forstå forskjellen mellom dem - hvordan de installerer, der de passer og hvordan de fungerer - er avgjørende for å sikre trygt, sikkert og effektivt maskindesign.

Enten du jobber med industrielt utstyr, bilsystemer eller presisjonsverktøy, er å velge riktig CircLip -type og størrelse nøkkelen til å opprettholde ytelse og minimere slitasje over tid. Hvis du er i tvil, kan du se bransjestandarder eller konsultere en produsent for å finne riktig passform for søknaden din.

Ved å mestre disse små, men mektige komponentene, kan ingeniører og teknikere sikre at roterende deler holder seg sikre, flyttingskomponenter forblir justert, og mekaniske systemer fungerer trygt og jevnt.
